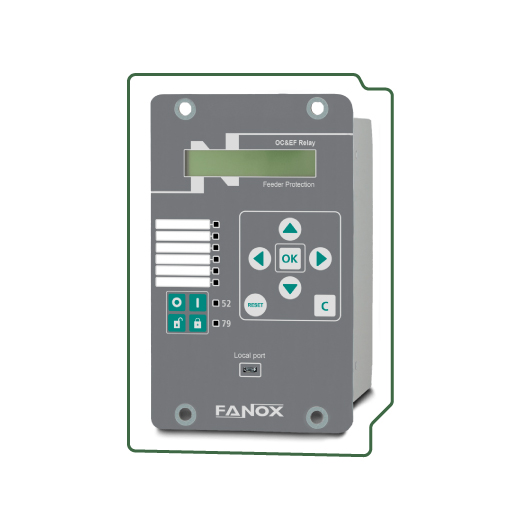

رله حفاظت و کنترل شبکه SIL‑A برند FANOX

رله حفاظت و کنترل شبکه SIL-A برند FANOX یک رله حفاظت فیدر پیشرفته است که حفاظت اضافه‌جریان (Overcurrent) و خطای زمین (Earth Fault) را برای شبکه‌های توزیع اولیه و ثانویه انجام می‌دهد. این رله مخصوص استفاده در تابلوهای MV (ولتاژ متوسط) طراحی شده است. طراحی آن باعث اشغال فضای کمتر، کاهش هزینه‌های نصب و نگهداری و افزایش ایمنی و طول عمر دستگاه می‌شود.

ویژگی‌ های رله حفاظت و کنترل شبکه SIL‑A برند FANOX

عملکردهای حفاظتی و کنترل

• مجهز به توابع حفاظتی(با توجه به مدل انتخابی)
• 50/51,50/51N,50/51G,49,46,46BC,37,64REF,50BF,59G,86
• مجهز به توابع کنترلی 74TCS,cold load pickup,load demand profile,recloser,breaker wear monitoring,programable logic controller
• امکان کنترل و فرمان مستقیم بریکر و رکلوزر از طریق کلیدهای پنل
• نمایشگر HMI و صفحه کلید درونی برای تنظیمات و اطلاعات لحظه ای
• تابع وصل مجدد(recloser) 4 مرحله ای با قابلیت انتخاب نوع خطا
• تشخیص جریان هجومی ترانسفورماتور(SHB)

ارتباطات و امکانات کنترلی

ارتباطات و امکانات کنترلی(با توجه به مدل انتخابی)

• پورت‌های Micro USB، RS485 و RJ45
• پروتکل‌های ارتباطی شامل:
• Modbus RTU / TCP
• DNP3 (Serial / TCP)
• IEC60870-5-103 و IEC60870-5-104
• IEC61850
• ذخیره‌سازی گزارشات (Events / Fault Reports) و ثبت موج‌نگار (Oscillography) در فرمت COMTRADE
• حافظه غیر فرار با نگهداری زمان واقعی به کمک RTC داخلی

مزایای رله حفاظت و کنترل شبکه SIL‑A برند FANOX

طراحی بهینه و کاربردی : کم‌حجم و کم‌مصرف با نیاز کمتر به تجهیزات جانبی ، مناسب برای کاهش هزینه‌های نصب، نگهداری و بهره‌برداری
قابلیت‌های حفاظتی گسترده : امکان فعال‌سازی و ترکیب چندین تابع حفاظتی به‌صورت انتخابی ، پشتیبانی از سیستم‌های مدرن ارتباطی برای هماهنگی با SCADA و شبکه‌های هوشمند

عملکرد بالا در محیط‌های عملیاتی : مناسب برای کاربردهای شبکه توزیع، تابلوهای MV و انرژی‌های تجدیدپذیر ، دارای استانداردها و تست‌های CE و آزمایشگاه KEMA برای تضمین کیفیت و ایمنی

کاربردهای رله حفاظت و کنترل شبکه SIL‑A برند FANOX

• حفاظت و کنترل فیدرهای شبکه توزیع اولیه و ثانویه
• تابلوهای MV و تابلوهای توزیع نیروگاه‌های خورشیدی و بادی
• نصب در شبکه‌های توزیع برق شهری و صنعتی
• یکپارچه‌سازی با سیستم‌های کنترل و مانیتورینگ SCADA/Automation
• استفاده در تابلوهای حفاظت با قابلیت مدیریت خطا و Fault Recording

جدول مشخصات فنی
